LAPORAN AKHIR PERCOBAAN 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

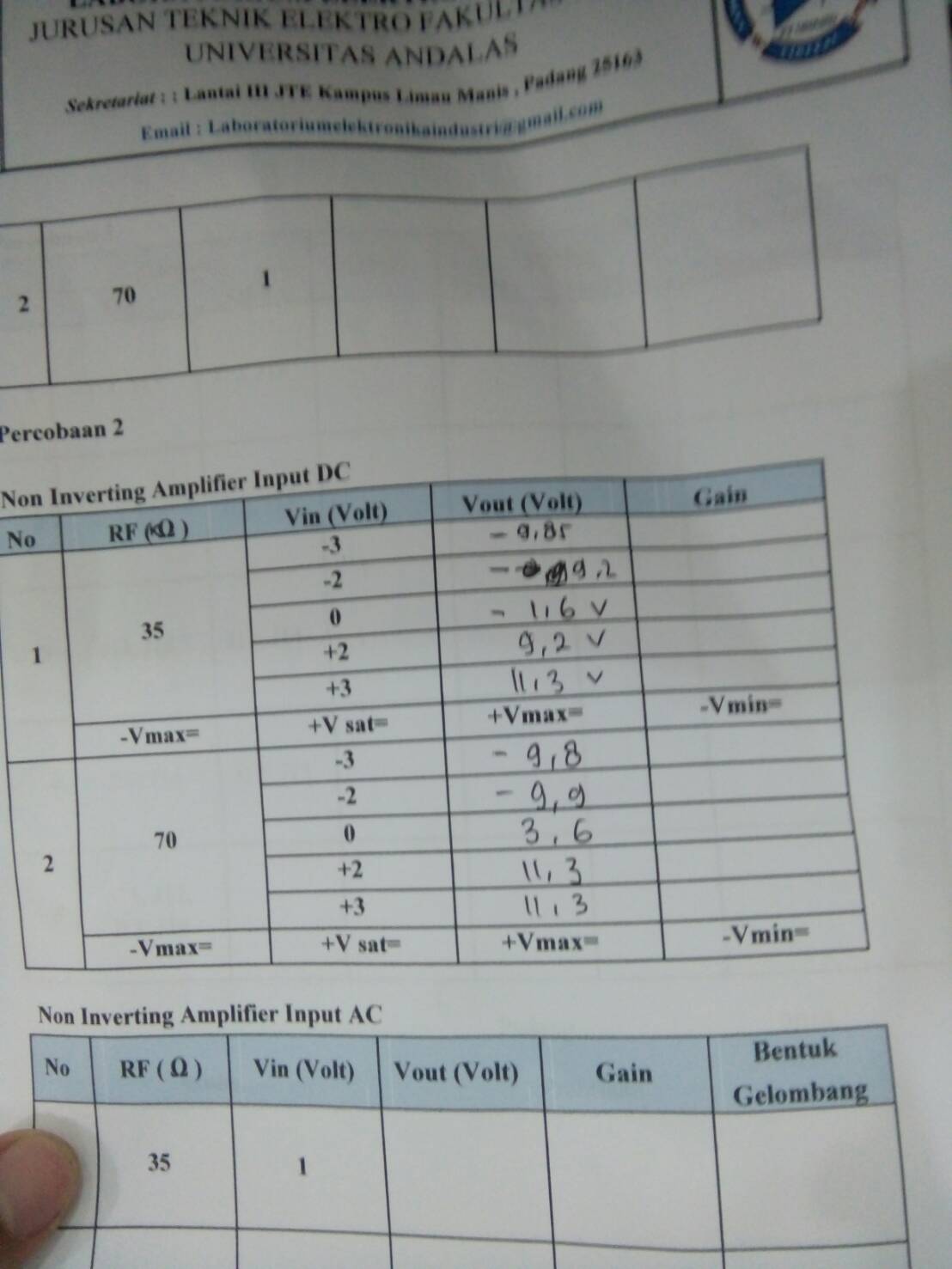

1. Jurnal [Kembali]

2. Hardware [kembali]

3. Video Pratikum [kembali]

4. Analisa  [kembali]
1. Prinsip Kerja Rangkaian
Percobaan kali ini menggunakan komponen Op-Amp 741. Op-Amp ini perlu tegangan DC untuk mengaktifkannya di komponen nyatanya (non-simulasi). Rangkaian penguat yang dibuat adalah rangkaian close loop dimana hasil output tegangan akan mempengaruhi nilai input. Karena non-inverting maka input tegangan kita disambungkan ke input positif dari Op-Amp ini sehingga akan keluar penguatan yang polaritas tegangannya sama dengan tegangan input. input yang dimasukan besar tegangannya bervariasi. dan hasil penguatannya bergantung pada resistor pada rangkaian Op-Amp Non-Inverting tersebut.

2. Pengaruh Rf Pada Rangkaian Percobaan
Nilai Rf digunakan pada praktikum bervariasi 35 ohm dan 75 ohm. nilai Rf ini mempengaruhi besar penguatan yang dihasilkan oleh Op-Amp sendiri. semakin besar nilai Rf tersebut maka Penguatan (Gain) yang dikeluarkan juga akan semakin besar. dan begitupun sebaiknya jika semakin kecil nilai RF maka penguatannya akan semakin kecil

3. Analisa Hasil yang Didapatkan
Hasil yang didapatkan saat praktikum menyatakan bahwa jika inputan tegangan dengan polaritas positif maka tegangan keluaran juga akan bernilai positif, begitupun sebaliknya jika diinputkan tegangan dengan polaritas negatif maka output tegangan yang juhasilkan juga benilai negatif. kemudian Penguatan (Gain) yang didapatkan adalah untuk nilai Rf yang 35 besar penguatannya seragam walaupun diinputkan tegangan yang berbeda-beda.

5. Link Download  [kembali]
Download html Disini
Download Video pratikum  Disini
